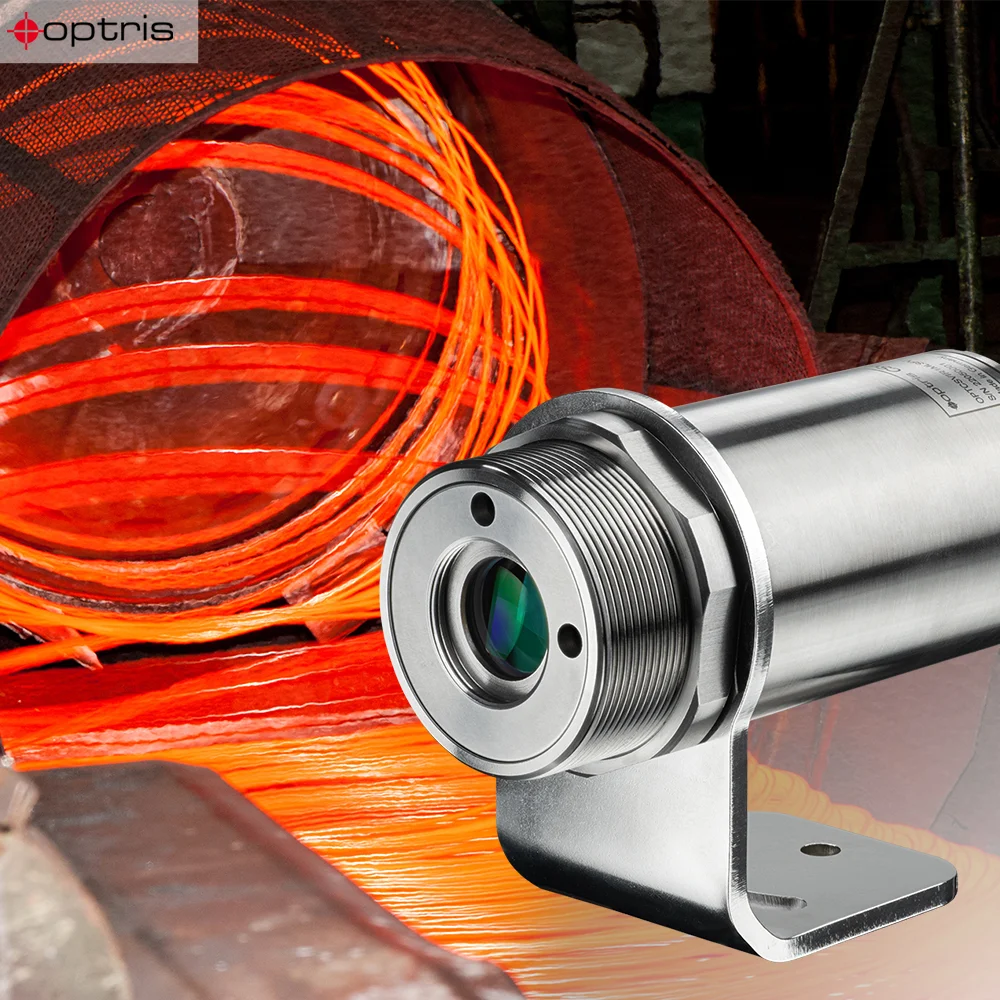

Com o pirômetro de razão, o CSvision R2M, medições precisas de temperatura sem contato de 250 °C a 1400 °C podem ser fornecidas a qualquer distância. A inovação da série CSvision é o filtro de redução de brilho de duas etapas comutável para observação de vídeo, o que torna fácil mirar e focar em objetos muito brilhantes. O pirômetro de comprimento de onda duplo CSvision R2M também é equipado com um foco motorizado e tem uma resolução óptica de 75:1. O pirômetro de razão pode ser usado em ambientes adversos de 0 °C a 60 °C. Devido ao princípio de medição de canal duplo, o CSvision é amplamente insensível a poeira, vapor e janelas de visualização sujas.
- Medição infravermelha de duas cores
- Vídeo e mira a laser com tecnologia BRF
- Faixa de temperatura: 250 °C a 1400 °C
- Faixa espectral: 1,35 – 1,75 μm
- Tempo de resposta: até 1 ms
Qnt.
O pirômetro de duas cores Optris CSvision R2M oferece resultados consistentes e repetíveis, destacando-se na captura de mudanças na radiação emitida conforme as temperaturas aumentam. Ao contrário dos pirômetros de uma única cor, que dependem somente de medições de intensidade, o CSvision R2M mede a radiação infravermelha em dois comprimentos de onda próximos, fornecendo precisão inigualável.
Um recurso de destaque do CSvision R2M é sua capacidade de fornecer medições confiáveis em condições adversas. Ao contrário de dispositivos de cor única, um pirômetro de razão pode fornecer resultados precisos mesmo quando a emissividade é desconhecida ou muda com a temperatura. Essa versatilidade é particularmente útil quando o ponto de medição não está totalmente no objeto ou quando o objeto é menor do que o tamanho do ponto do pirômetro.
O princípio de medição de duas cores do CSvision R2M garante medições precisas e repetíveis sob condições variadas, oferecendo resistência a poeira, fumaça, vapor e janelas de observação sujas. O sensor infravermelho permanece confiável mesmo com até 90 por cento de atenuação causada por mudanças nas transmissões no caminho óptico. Além disso, essa abordagem permite medições precisas de temperatura quando o objeto não está totalmente colocado no ponto do pirômetro ou está em movimento rápido.
Alinhar o sensor com o inovador laser de mira de vídeo e retículo da série CSvision R2M é fácil. O filtro de redução de brilho de duas etapas comutável melhora ainda mais a visibilidade, tornando o pirômetro fácil de focar em objetos brilhantes.
Outro recurso notável do CSvision R2M é sua capacidade de foco motorizado, permitindo foco ajustável de 350 mm ao infinito na versão de foco padrão e de 200 mm a 400 mm na versão de foco próximo. Essa flexibilidade permite que os usuários foquem facilmente em alvos a várias distâncias. A resolução óptica do CSvision R2M é 75:1.
O CSvision R2M oferece uma ampla faixa de medição de temperatura de 250 °C a 1400 °C, com uma resolução óptica superior de até 75:1. O foco motorizado interno permite medições sem contato de distâncias variáveis. Além disso, a precisão do sistema do dispositivo, medida a uma temperatura ambiente de 23 ± 5 °C, é altamente precisa, com um desvio de apenas ±(0,5% da leitura + 2 °C). Este nível de precisão garante medições de temperatura confiáveis, mesmo em ambientes industriais exigentes. Além disso, a repetibilidade dos pirômetros, medida a uma temperatura ambiente de 23 ±5 °C, é de ±0,3% da leitura, garantindo desempenho consistente em medições repetidas.
O CSvision R2M suporta várias saídas analógicas e digitais, incluindo 2x 0/4 – 20 mA, 0 – 5 V, 0 – 10 V, USB, RS485, Modbus TCP, ProfiNet e Ethernet IP, proporcionando flexibilidade na integração. A adaptabilidade dos termômetros infravermelhos a ambientes adversos, operando de 0 °C a 65 °C sem resfriamento adicional, aumenta ainda mais sua utilidade.
Fabricado na Alemanha, o design robusto do CSvision R2M o torna adequado para controle crítico de temperatura em aplicações de fabricação industrial. Indústrias como fabricação de metais e semicondutores se beneficiam de sua adaptabilidade, durabilidade e precisão, garantindo medições precisas de temperatura em ambientes desafiadores. O Optris CSvision R2M é uma escolha confiável para aqueles que buscam excelência em tecnologia de detecção de temperatura sem contato.
MODELO | CSvision R2ML |
DETECTOR | |
Detector | Detector de sanduíche |
Princípio de Medição | Duas cores |
Alcance espectral | 1,35 – 1,75 μm |
Tempo de resposta | 1 mês |
Período de exposição | 1 mês |
Frequência de amostragem | 1000Hz |
Cabeça de detecção intercambiável | N / D |
ÓPTICO | |
Razão Distância-Ponto (D:S) | 75:1 |
Tamanho do ponto (ótica SF) | 13,3 mm a 1000 mm |
Outras ópticas (óticas FF/CF / lente CF adicional) | CF: 2,7 mm a 200 mm |
Foco | Foco motorizado |
AVISTAMENTO | |
Mira a laser | Laser de retículo com 635 nm a máx. 1 mW |
Avistamento de vídeo | FOV 8°x 6°, 1280 x 960 pixels, 30 Hz, Tecnologia BRF |
MEDIÇÃO | |
Faixa de medição de objetos | 1 cor: 250 … 1400 °C 2 cores: 300 … 1400 °C |
Precisão | ±0,5% da leitura + 2 °C **2) |
Repetibilidade | ±0,3% da leitura **2) |
Coeficiente de temperatura | ± 0,05 K/K ou ± 0,05 % / K **3) |
Sensibilidade Térmica (NETD) | 100 mK |
Tempo de aquecimento | 10 minutos |
Emissividade/Transmissividade/Refletividade | 0,050 – 1,100 |
Declive | 0,700 – 1,300 |
INTERFACES | |
Interface | USB, Comunicação Serial Ethernet (opcional) |
Protocolos Suportados | USB 2.0, RS485 Ethernet TCP, EthernetIP, Profinet, ModbusTCP (opcional) |
Software compatível | CompactPlusConnect, IRmóvel |
ENTRADA/SAÍDA ANALÓGICA | |
Saída/entrada direta | Saída: 2x 0/4 – 20 mA, Saída de coletor aberto programável [24 V / 1 A] Entrada: 1x 0-10 V |
Impedâncias de saída | máx. 500 Ω (com 8-36 V DC) para saída mA |
Comprimento do cabo | USB: 1,5 m (padrão), até 20 m Cabo USB IO: 3 m (padrão), 8 m, 15 m |
PROCESSAMENTO DE SINAL | |
Configuração | CompactPlusConnect ou IRmobile |
Operação | Autônomo, autônomo e/ou habilitado para computador |
Capacidades | 1 cor/ modo 2 cores/ monitoramento de atenuação, alarmes, retenção de pico, retenção de vale, função de retenção média/ estendida com limite e histerese, Modo Smart Ratio (SRM) |
EM GERAL | |

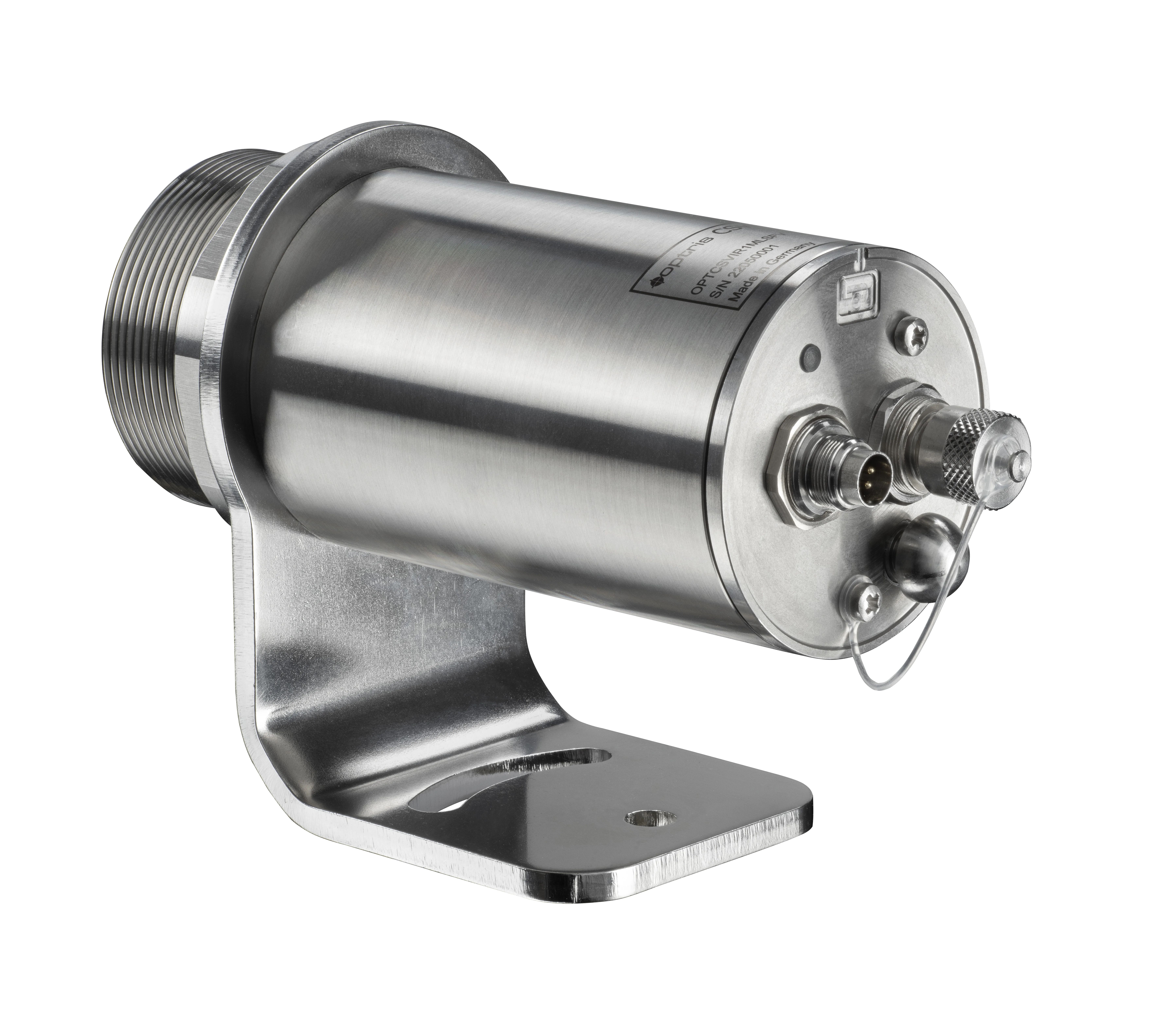

Tamanho | Ø 50x 109 mm, M48x1,5 |
Material da caixa | Aço inoxidável |
Peso | 518 g |
País de origem | Alemanha |
AMBIENTAL E CERTIFICAÇÕES | |
Faixa de temperatura operacional | Altura de detecção: –20 °C … 65 °C |
Faixa de temperatura de armazenamento | –40 … 85 °C |
Humidade relativa | 10 – 95%, sem condensação |
Classe de proteção | IP65, NEMA 4 |
CEM | 2014/30/UE |
Choque | IEC 60068-2-27 (25 G e 50 G) |
Vibração | IEC 60068-2-6 (em forma de seno) IEC 60068-2-64 (ruído de banda larga) |
Padrões | CE, UKCA, RoHS |
PODER | |
Fonte de energia | 8 – 30 V CC / 5 V USB |
Consumo de energia | 2,5 W (USB) ou 4 W (8 – 30 V CC) |
Sorteio atual | N / D |
Número da peça | OPTCSVI2ML |
Observações adicionais | 1) 90% de energia 2) em temperatura ambiente de 23 ± 5°C, temperatura do objeto > 0°C; 3) para temperaturas ambientes <18°C e >28°C; o que for maior |
Como foco o CSvision?
Para definir o foco para a distância de medição desejada, você deve conectar o sensor a um PC, um telefone celular ou um tablet usando o cabo USB. Inicie o software CompactPlus Connect ou o aplicativo móvel IR. Você verá o vídeo ao lado do diagrama de temperatura-tempo. A posição do ponto de medição é indicada por um círculo dentro da imagem do vídeo. O tamanho deste círculo é equivalente ao tamanho do ponto IR. Altere o foco clicando e soltando a barra de Foco.
Como mirar com um CSvision?
O CSvision tem uma câmera de vídeo integrada que usa o mesmo canal óptico que o detector de infravermelho. Além disso, o sensor tem uma mira laser cruzada que marca o centro do ponto de medição a qualquer distância. A combinação de vídeo e mira laser permite um alinhamento perfeito do sensor ao objeto. A mira laser integrada suporta o alinhamento e o foco da óptica. A posição do ponto de medição é indicada por um círculo dentro da imagem do vídeo.
O que é a tecnologia BRF?
A tecnologia BRF significa tecnologia de ajuste de brilho. Essa tecnologia ajuda a evitar imagens superexpostas para a câmera de vídeo. Com o filtro de redução de brilho, o pirômetro alterna o filtro de redução de brilho em duas etapas.
O laser é perigoso?
O laser do pirômetro é um laser de classe 2 com menos de 1 mW na faixa de comprimento de onda de 500 nm a 650 nm, de acordo com EN 60825 1:2014. Não aponte o laser diretamente para os olhos de pessoas ou animais! Não olhe fixamente para o feixe de laser. Evite exposição indireta por meio de superfícies reflexivas.
O laser desligou?
Em temperaturas ambientes >50 °C, o laser será desligado automaticamente. O laser deve ser usado apenas para mira e posicionamento do sensor. O uso permanente do laser pode reduzir a vida útil dos diodos laser e pode aquecer o sensor.
Posso acionar o laser externamente?
Sim, mas a linha de alimentação para o laser de mira deve ser conduzida por meio de um interruptor ou botão de pressão, que deve ser instalado a no máximo 2 m de distância do local de instalação do sensor para fins de segurança. O laser pode ser ativado/desativado por meio disso, pelo usuário no local a ser instalado, ou pelo software.
Posso usar o CSvision como um sensor de 2 fios?
Não conecte uma tensão de alimentação às saídas analógicas, pois isso destruirá a saída. O CSvision não é um sensor de 2 fios. Revise a série CSmicro, pois este é um sensor de dois fios.
![]() | - Visão CS - 1x porca de montagem - 1x Suporte de montagem - Cabo USB-C (incl. adaptador para USB-A) - Cabo conector de processo com bloco de terminais - Manual CSvision |
